M3 Εξάγωνο Αποστάτη 40mm A2-70 Ανοξείδωτο Ατσάλι PCB Spacer
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | guanbiao |
| Πιστοποίηση: | ISO9001 |
| Αριθμό μοντέλου: | M3 |
| Έγγραφο: | guanbiao hardware PPT(new)P...DF.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 50000 |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Πλαστική σακούλα + χαρτοκιβώτιο + παλέτα |
| Χρόνος παράδοσης: | 15-20 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/t |
| Δυνατότητα προσφοράς: | 5000000 |
|
Λεπτομερής ενημέρωση |
|||
| εφαρμογή προϊόντος: | Στοίβαξη PCB | Νήμα: | Άντρας-Γυναίκα |
|---|---|---|---|
| Χρόνος μολύβδου: | 15 ~ 20 εργάσιμες ημέρες | Φινίρος: | Μπλε-λευκή επένδυση ψευδαργύρου |
| Υλικό: | A2-70 Ατσάλι (304) | Ανεκτικός: | +/- 0.05mm |
| Δύναμη: | Ψηλά | Προσδιορισμός: | ISO |
| Ποσότητα: | Συσκευή 1000 | Τύπος: | Στροφές αντισταθμίσεως |
| Δείγματα: | Δωρεάν δείγματα | Εύκολο στην εγκατάσταση: | Ναί |
| Συνολικό μήκος: | 40 mm | ||
| Επισημαίνω: | M3 εξάγωνο αποστάτη 40mm ανοξείδωτο ατσάλι,A2-70 ανοξείδωτο ατσάλι PCB spacer,M3 PCB αποστάτης με εξάγωνη κεφαλή |
||
Περιγραφή προϊόντων

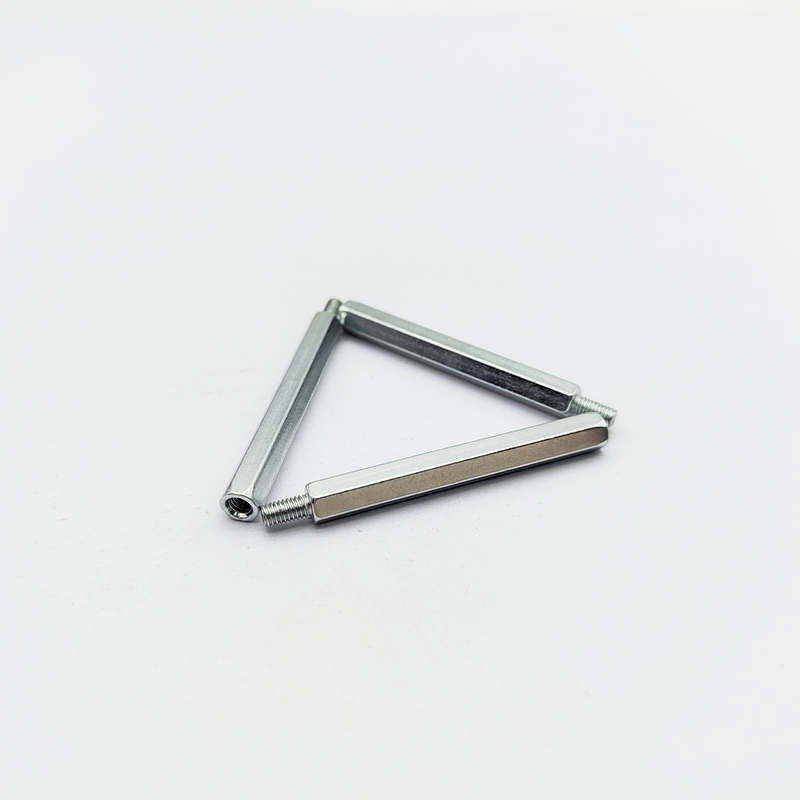

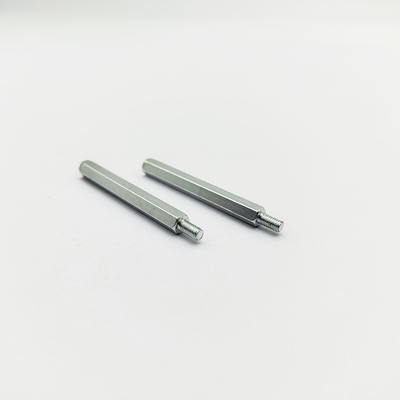

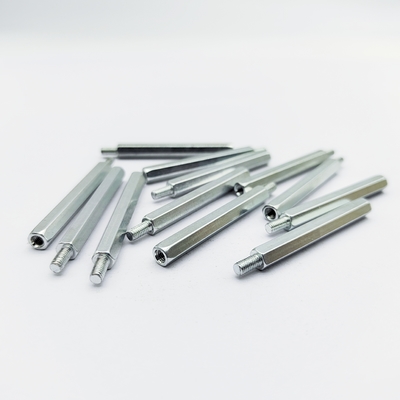

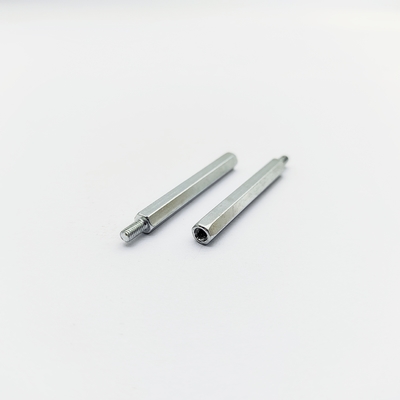

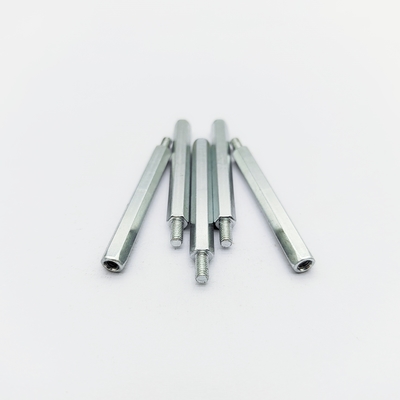

M3 αρσενικά-θηλυκά εξαγωνικά standoffs. Ανοξείδωτο ατσάλι A2-70 (304), γαλάζιο-επίστρωση ψευδαργύρου. Μέγεθος H4.75-M3x40+6. Ιδανικό για διακομιστές, εξοπλισμό δικτύωσης & ηλεκτρονικά. Πλήρως προσαρμόσιμα μήκη & προδιαγραφές σπειρώματος.
Το Εξαγωνικά Αρσενικά-Θηλυκά Σπειρωματικά Standoffs είναι διαχωριστές ακριβείας σχεδιασμένοι για αξιόπιστη στοίβαξη και απόσταση σε επίπεδο πλακέτας σε ηλεκτρονικές συναρμολογήσεις. Το μοντέλο H4.75-M3x40+6 διαθέτει ένα εξαγωνικό σώμα για εύκολη εγκατάσταση με ένα τυπικό κλειδί, με αρσενικά σπειρώματα στη μία άκρη (6mm μήκος) και θηλυκά σπειρώματα στην άλλη (34mm βάθος), επιτρέποντας ευέλικτες και ασφαλείς συνδέσεις σε μεγαλύτερες αποστάσεις. Κατασκευασμένα από Ανοξείδωτο Ατσάλι A2-70 (304) και φινιρισμένα με γαλάζια-λευκή επίστρωση ψευδαργύρου, προσφέρουν μια οικονομικά αποδοτική λύση με καλή αντοχή στη διάβρωση για γενικής χρήσης εσωτερικές εφαρμογές, καθιστώντας τα βασικό στοιχείο στην κατασκευή ηλεκτρονικών.
| Διάμετρος Σπειρώματος | M3 x 0.5mm |
| Μέγεθος Εξαγωνικού (AF) | 4.75 mm (3/16 ίντσας) |
| Συνολικό Μήκος (L) | 40 mm (Πλήρως Προσαρμόσιμο) |
| Μήκος Αρσενικού Σπειρώματος (L_m) | 6 mm (Πλήρως Προσαρμόσιμο) |
| Βάθος Θηλυκού Σπειρώματος (L_f) | 34 mm (L - L_m, Πλήρως Προσαρμόσιμο) |
| Υλικό | Ανοξείδωτο Ατσάλι A2-70 (304) |
| Επιφανειακή Επεξεργασία | Γαλάζια-Λευκή Επίστρωση Ψευδαργύρου |
| Αντοχή σε εφελκυσμό | 700 MPa (min) |
| Προσαρμογή | Προσαρμοσμένα L, L_m, L_f και μεγέθη σπειρώματος (M2-M6) |
- Στοίβαξη PCB: Δημιουργία πολλαπλών στρώσεων πλακετών τυπωμένων κυκλωμάτων (PCB) σε διακομιστές, δρομολογητές και εξοπλισμό αποθήκευσης δεδομένων. Το μήκος των 40mm είναι ιδανικό για τη δημιουργία σημαντικού χώρου για εξαρτήματα και ροή αέρα.
- Απόσταση εξαρτημάτων: Παροχή ακριβούς χώρου μεταξύ πλακετών και πλαισίου για απαγωγή θερμότητας και για την αποφυγή ηλεκτρικών βραχυκυκλωμάτων.
- Τοποθέτηση εξοπλισμού: Ασφάλιση μονάδων, θυγατρικών πλακετών και μονάδων δίσκων εντός υπολογιστών, βιομηχανικών ελέγχων και οργάνων δοκιμών.
- Γείωση: Δημιουργία αξιόπιστων διαδρομών ηλεκτρικής γείωσης μεταξύ PCB και μεταλλικών περιβλημάτων.
- Ηλεκτρονικά καταναλωτών: Χρησιμοποιείται σε συσκευές, συσκευές δικτύωσης και εξοπλισμό ήχου/βίντεο.
- Επιλογή εργαλείου: Χρησιμοποιήστε ένα κλειδί εξαγωνικό 3/16 ίντσας (4.76mm) για να ταιριάζει με το μέγεθος της κεφαλής του standoff.
- Εγκατάσταση Αρσενικού Σπειρώματος: Βιδώστε το αρσενικό σπείρωμα 6mm (M3) σε μια προ-χτυπημένη τρύπα στο πλαίσιο ή σε μια βασική PCB. Σφίξτε καλά χρησιμοποιώντας το εξαγωνικό κλειδί, αλλά αποφύγετε την υπερβολική ροπή για να αποφύγετε την καταστροφή των σπειρωμάτων.
- Στοίβαξη εξαρτημάτων: Τοποθετήστε την πλακέτα ή το εξάρτημα που πρέπει να απέχει πάνω από το εγκατεστημένο standoff.
- Ασφαλής συναρμολόγηση: Εισαγάγετε μια βίδα μηχανής M3 (πωλείται ξεχωριστά, επιλέξτε ένα κατάλληλο μήκος για την εφαρμογή, έως ~32mm για να αποφύγετε το bottoming out) μέσω του εξαρτήματος και στο θηλυκό σπείρωμα του standoff. Σφίξτε τη βίδα για να ολοκληρώσετε τη συναρμολόγηση.
- Προσαρμοσμένες διαμορφώσεις: Μπορούμε να προσαρμόσουμε τα μήκη αρσενικού και θηλυκού σπειρώματος ώστε να ταιριάζουν με τις συγκεκριμένες απαιτήσεις σχεδιασμού και ύψους στοίβας.
- Περισσότερα από 20 χρόνια εμπειρίας στην παραγωγή βιδών και εμπειρία ανάπτυξης μη τυπικών βιδών, παρέχοντας οικονομικά αποδοτικές λύσεις και βοηθώντας στην επίλυση των προκλήσεων της εφοδιαστικής αλυσίδας συνδετήρων.
- Εξοπλισμός ακριβείας παραγωγής με όλα τα εισαγόμενα μηχανήματα από την Ταϊβάν για την παραγωγή βιδών ακριβείας και αξεσουάρ υλικού. Διατίθεται δωρεάν δοκιμή δειγμάτων για επαλήθευση συμβατότητας.
- Πλήρες σύστημα διαχείρισης με πολλαπλούς αυστηρούς ελέγχους ποιότητας για κάθε παρτίδα προϊόντων.
- Αφιερωμένη διαχείριση λογαριασμού για απρόσκοπτη συνεργασία και υπηρεσίες υποστήριξης συστημάτων.
Η ομάδα μας από έμπειρους επαγγελματίες παρέχει ολοκληρωμένη υποστήριξη για όλες τις πτυχές των εξαγωνικών βιδών standoff, συμπεριλαμβανομένων συμβουλών επιλογής, καθοδήγησης εγκατάστασης και βοήθειας για την αντιμετώπιση προβλημάτων. Προσφέρουμε λεπτομερείς προδιαγραφές προϊόντων, δελτία δεδομένων ασφαλείας υλικών και οδηγούς εγκατάστασης βήμα προς βήμα.
Για συμβουλές συντήρησης και βέλτιστες πρακτικές, οι ειδικοί μας παρέχουν πολύτιμες συμβουλές για την παράταση της διάρκειας ζωής του προϊόντος και τη διατήρηση της απόδοσης. Δεσμευόμαστε για εξαιρετική υποστήριξη πελατών και διασφαλίζουμε ότι τα προϊόντα μας πληρούν τα υψηλότερα πρότυπα ποιότητας και αξιοπιστίας.
Οι εξαγωνικές βίδες standoff συσκευάζονται προσεκτικά σε ανθεκτικές στην υγρασία πλαστικές σακούλες μέσα σε ανθεκτικά χαρτοκιβώτια, με υλικά συσκευασίας για την αποφυγή κίνησης κατά τη μεταφορά. Οι μεγαλύτερες παραγγελίες τοποθετούνται σε παλέτες και συρρικνώνονται για πρόσθετη προστασία.
Αποστέλλουμε χρησιμοποιώντας αξιόπιστες υπηρεσίες ταχυμεταφορών με πληροφορίες παρακολούθησης που παρέχονται για όλες τις παραγγελίες.
